ورقکاری فلزی، ستون فقرات تولید بسیاری از تجهیزات پزشکی مدرن است. این فناوری کلیدی به طراحان صنعتی و مهندسان امکان میدهد تا ایدههای خود را به محصولاتی تبدیل کنند که نه تنها از نظر عملکردی بینقص هستند، بلکه الزامات سختگیرانه بهداشتی، ایمنی و زیباییشناسی محیطهای درمانی را نیز برآورده میکنند.
این فرآیند به دلیل ترکیبی هوشمندانه از ویژگیهای فنی، بهداشتی و اقتصادی، به طراحان و تولیدکنندگان امکان میدهد تا بدنهها و چارچوب هایی سبک، مستحکم، ایمن و با ظاهر حرفهای تولید کنند. تقریباً در هر مرکز درمانی، از مطبهای دندانپزشکی گرفته تا بیمارستانهای پیشرفته، میتوان نمونههای متعددی از کاربرد ورقکاری را در دستگاههای مختلف مشاهده کرد؛ از ترولیهای کنار تخت بیمار و یونیتهای دندانپزشکی گرفته تا دستگاههای پیچیدهای مانند تجهیزات رادیوگرافی و اتوکلاوها.
این مقاله به بررسی جامع و عمیق نقش ورقکاری در صنعت تجهیزات پزشکی، از معیارهای انتخاب مواد و نرمافزارهای طراحی گرفته تا فرآیندهای ساخت پیشرفته و کاربردهای نهایی، میپردازد.
دستهبندی تجهیزات پزشکی بر اساس کلاس خطر (FDA)
برای درک بهتر الزامات طراحی، ابتدا باید با دستهبندی تجهیزات پزشکی آشنا شویم. سازمان غذا و داروی آمریکا (FDA) این تجهیزات را بر اساس میزان ریسکی که برای بیمار یا کاربر دارند، به سه گروه اصلی تقسیم میکند. این طبقهبندی به طور مستقیم بر انتخاب مواد، استانداردها و دقت فرآیندهای تولید تأثیر میگذارد. هرچه کلاس خطر بالاتر باشد، نیاز به استفاده از متریالهای باکیفیتتر و فرآیندهای ساخت قابل ردیابی و دقیقتر، مانند جوشکاریهای خاص یا پوششهای زیستسازگار، افزایش مییابد.
- گروه اول (Class I): وسایل با کمترین ریسک مانند باند، چسب زخم یا دستکشهای پزشکی.
- گروه دوم (Class II): ابزارهایی با ریسک متوسط مانند پمپهای تزریق یا ویلچرهای برقی.
- گروه سوم (Class III): تجهیزات حیاتی با ریسک بالا مانند ضربانساز قلب.
معیارهای کلیدی در انتخاب متریال برای تجهیزات پزشکی
انتخاب متریال مناسب یک تصمیم حیاتی است که مستقیماً بر ایمنی بیمار، دوام دستگاه و کارایی آن در محیطهای درمانی تأثیر میگذارد. این انتخاب یک توازن دقیق بین نیازهای فنی، بهداشتی، اقتصادی و زیباییشناختی است.
- مقاومت به خوردگی و سازگاری بهداشتی: تجهیزات پزشکی به طور مداوم با مواد ضدعفونی کننده قوی در تماس هستند. متریال بدنه باید در برابر این مواد کاملاً مقاوم باشد. سطوح باید صاف، بدون خلل و فرج و به راحتی قابل استریل شدن باشند تا از تجمع میکروبها جلوگیری شود. فولاد زنگنزن به دلیل مقاومت بینظیرش در برابر زنگ زدگی و مواد شیمیایی، یک استاندارد طلایی برای میزهای جراحی، کابینتها و محفظههایی است که نیاز به استریلسازی مکرر دارند.
- خواص مکانیکی و استحکام: بدنه دستگاه وظیفه محافظت از قطعات حساس داخلی را بر عهده دارد و باید در برابر ضربه، فشار و لرزشهای روزمره مقاوم باشد. فولاد زنگنزن استحکام مکانیکی بسیار بالایی دارد و برای ساخت شاسیها و بدنههای مستحکم ایدهآل است. در حالی که آلومینیوم نسبت استحکام به وزن عالی دارد و برای قطعاتی که همزمان به مقاومت و سبکی نیاز دارند، ایدهآل است.
- عملکرد و وزن (تجهیزات پرتابل): برای تجهیزاتی که باید به طور مداوم جابجا شوند، وزن یک پارامتر کلیدی است. انتخاب یک متریال سبک به بهبود ارگونومی و سهولت استفاده کمک میکند. آلومینیوم به دلیل چگالی پایین، انتخاب اول برای ساخت این تجهیزات است.
- تیراژ تولید و قابلیت ساخت: هزینه و پیچیدگی تولید از عوامل مهم اقتصادی هستند. ورقکاری به دلیل هزینه راهاندازی اولیه پایینتر نسبت به قالبگیری تزریق پلاستیک، برای تولید در تیراژ کم تا متوسط گزینهای بسیار اقتصادیتر است.
- هویت بصری و زیباییشناسی: ظاهر تجهیزات در ایجاد حس اعتماد و آرامش در بیماران نقش مهمی دارد. سطح صیقلی فولاد را فراهم میکند.
کاربرد انواع فلزات در صنعت پزشکی
بسته به نیازهای عملکردی، بهداشتی و هزینهای، از فلزات مختلفی در ساخت تجهیزات پزشکی استفاده میشود:
- فولاد زنگنزن (Stainless Steel): پرکاربردترین فلز در محیطهای پزشکی به دلیل مقاومت فوقالعاده در برابر خوردگی و قابلیت استریل شدن آسان. از این فلز در ساخت کابینتها، میزهای جراحی و محفظه دستگاههایی مانند اتوکلاو استفاده میشود.
- آلومینیوم (Aluminum): گزینهای عالی برای تجهیزات پرتابل، براکتهای نگهدارنده مانیتور و بدنه دستگاههایی است که کاهش وزن در آنها اولویت دارد.
- تیتانیوم (Titanium): به دلیل استحکام بسیار بالا و سازگاری زیستی فوقالعاده، بیشتر در ایمپلنتهای جراحی و ابزارهای دقیق به کار میرود.
- ورق روغنی (Cold-Rolled Steel): این ورق به دلیل سطح صاف و پرداختشده، گزینهای عالی برای ساخت پنلها و بدنههایی است که نیاز به رنگآمیزی دقیق و باکیفیت دارند.
- ورق سیاه (Hot-Rolled Steel): به دلیل هزینه پایینتر و استحکام بالا، عمدتاً برای ساخت شاسیها و استراکچرهای داخلی و پنهان استفاده میشود که ظاهر آنها اهمیت چندانی ندارد اما نقش باربری و استحکامبخشی کلیدی دارند.
- ورق گالوانیزه (Galvanized Sheet): به دلیل مقاومت خوب در برابر زنگزدگی، برای چارچوبهای داخلی و شاسیهایی که در تماس مستقیم با بیمار یا فرآیندهای استریلسازی مکرر نیستند، به کار میرود.
از طراحی تا ساخت: نقش نرمافزار و مهندسی
فرآیند تولید یک قطعه پزشکی با طراحی دقیق در نرمافزارهای CAD (طراحی به کمک کامپیوتر) آغاز میشود. در مجموعههایی که طراحی صنعتی انجام میدهند، نرمافزار SolidWorks به دلیل قابلیتهای بالا در مدلسازی سهبعدی، شبیهسازی و تهیه نقشههای دقیق، یکی از ابزارهای اصلی است.
فاکتورهای کلیدی در این مرحله عبارتند از:
- طراحی برای تولید (DfM): طراح باید با محدودیتها و قابلیتهای فرآیندهای ساخت مانند خمکاری و جوشکاری آشنا باشد تا طرحی قابل اجرا و بهینه ارائه دهد.
- همکاری تیمها: همکاری نزدیک بین تیم طراحی صنعتی و تیم ساخت، کلید دستیابی به فرمهای نوآورانه و در عین حال کاربردی است.
- تهیه فایلهای خروجی: پس از نهایی شدن طرح، فایلهای لازم برای دستگاههای CNC مانند برش لیزر، از طریق نرمافزارهای CAM (ساخت به کمک کامپیوتر) آماده میشوند.
فرآیندهای شکلدهی و تولید در ورقکاری
تولید یک قطعه با روش ورقکاری شامل مجموعهای از فرآیندهای دقیق است:
- برشکاری: اولین مرحله برای فرمدهی اولیه ورق است. در این میان، برش لیزری به دلیل دقت فوقالعاده، سرعت بالا و ایجاد لبههای کاملاً تمیز و بدون پلیسه، رایجترین و باکیفیتترین روش در صنعت پزشکی است. این دقت بالا به ویژه در قطعاتی که نیاز به مونتاژ دقیق دارند، حیاتی است و کیفیت نهایی محصول را تضمین میکند.
- خمکاری: پس از برش، قطعات وارد مرحله خمکاری با دستگاههای پرس برک CNC میشوند تا ساختار سهبعدی آنها شکل بگیرد. (بیشتر بدانید…)
- جوشکاری و اتصالات: برای اتصال قطعات از روشهای مختلفی استفاده میشود. انتخاب نوع جوشکاری به متریال، ضخامت و نیازهای بهداشتی بستگی دارد:
- جوشکاری TIG (آرگون): دقیقترین و تمیزترین نوع جوشکاری است. به دلیل عدم پاشش و ایجاد جوش بسیار ظریف، بهترین گزینه برای تجهیزات پزشکی، به خصوص فولاد زنگنزن.
- جوشکاری لیزری: پیشرفتهترین روش با دقت بسیار بالا و کمترین میزان حرارت ورودی به قطعه (HAZ) که از تاب برداشتن ورقهای نازک جلوگیری میکند.
- پرداختکاری و فینیشینگ: این مرحله برای ایمنی و دوام محصول حیاتی است. عملیات پلیسهگیری (Deburring) برای حذف تمام لبههای تیز ضروری است. سپس سطوح با روشهایی مانند رنگآمیزی پودری الکترواستاتیک پوشش داده میشوند تا در برابر مواد ضدعفونیکننده مقاوم باشند. (بیشتر بدانید…)
- مونتاژ: در نهایت، قطعات و ساختارهای فلزی به همراه سایر اجزای الکترونیکی و مکانیکی مونتاژ میشوند. طراحی باید امکان مونتاژ و دمونتاژ آسان برای تعمیرات را فراهم کند.
کاربردهای ورقکاری در تجهیزات پزشکی
ورقکاری در بخشهای مختلفی از تجهیزات پزشکی نقش ایفا میکند:
- محفظهها و کابینتها (Enclosures): بدنه اصلی بسیاری از دستگاهها از ورق فلزی ساخته میشود تا از قطعات الکترونیکی داخلی محافظت کند. نمونههای بارز آن شامل انکوباتورها، سانتریفیوژها و انواع تجهیزات آزمایشگاهی است.
- تجهیزات اتاق تمیز (Cleanrooms): پنلهای دیواری و مبلمان در اتاقهای تمیز اغلب از فولاد زنگنزن ساخته میشوند تا محیطی استریل فراهم کنند.
- تجهیزات استیشنری و بزرگ: دستگاههای بزرگ و ثابتی مانند هودهای لامینار، ترالی گازهای طبی و ست معاینه یا کابینتهای بیولوژیکی به دلیل ابعاد بزرگ و نیاز به استحکام بالا، تقریباً همیشه با ورق فلزی ساخته میشوند. از آنجایی که این تجهیزات در تیراژ بالا تولید نمیشوند، ورقکاری راهکاری کاملاً اقتصادی و منطقی برای ساخت آنهاست.
- سپر الکترومغناطیسی (EMI/EMC Shielding): یکی از کاربردهای حیاتی ورقکاری، ساخت محفظههای فلزی است که مانند یک قفس فارادی عمل کرده و از تداخل امواج الکترومغناطیسی جلوگیری میکنند.
- EMI (Electromagnetic Interference): تداخلی که از دستگاههای دیگر ساطع شده و میتواند عملکرد دستگاه پزشکی را مختل کند.
- EMC (Electromagnetic Compatibility): قابلیت یک دستگاه برای کارکرد صحیح در محیط الکترومغناطیسی خود، بدون ایجاد تداخل برای دستگاههای دیگر.
این سپرها قطعات الکترونیکی حساس را از نویزهای خارجی محافظت کرده و ایمنی عملکرد دستگاه را تضمین میکنند.
قدرت پنهان: نقش شاسی و براکتهای داخلی
یکی از مهمترین و در عین حال پنهانترین کاربردهای ورقکاری، ساخت شاسی و براکتهای فلزی داخلی است. تقریباً تمام تجهیزات پزشکی پیشرفته، حتی آنهایی که بدنهی بیرونی پلاستیکی دارند، دارای یک اسکلت فلزی داخلی هستند.
- تحمل بار و فشار: زمانی که یک دستگاه سنگین مانند دستگاه بیهوشی یا ونتیلاتور بر روی یک پایه یا ترالی قرار میگیرد، تمام وزن و فشار به شاسی فلزی داخلی آن وارد میشود، نه به بدنهی پلاستیکی ظریف بیرونی. این امر از آسیب دیدن و شکستن دستگاه جلوگیری میکند.

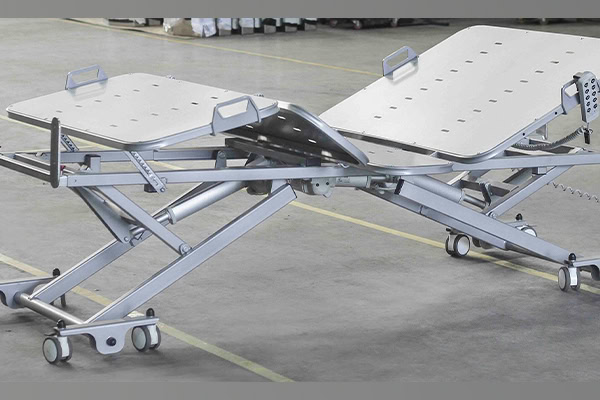

- استحکام در جابجایی: در طراحی تجهیزاتی که به طور مداوم جابجا میشوند، استحکام و دوام ساختار اهمیت زیادی دارد. تختهای بیمارستانی نمونهای روشن از این موضوع هستند؛ بدنه اصلی آنها اغلب از شیتمتال شکلدهیشده ساخته میشود تا علاوه بر تحمل وزن بیمار و تجهیزات جانبی، مقاومت مکانیکی بالایی داشته باشد. همچنین بخشهای متحرک و پایههای چرخدار از قطعات فلزی مقاوم ساخته میشوند تا تخت بتواند در برابر ضربهها، لرزشها و جابجاییهای مکرر پایداری خود را حفظ کند. این ترکیب میان استحکام، قابلیت حرکت و فرم طراحیشده، نشاندهندهی نقش طراحی صنعتی در پاسخگویی همزمان به نیازهای عملکردی و زیباییشناسی است.
طراحی هیبریدی: راهکاری هوشمندانه در تجهیزات مدرن
در بسیاری از تجهیزات مدرن، بدنه بیرونی از پلاستیکهای مهندسیشده ساخته میشود، اما در زیر این پوسته، یک شاسی فلزی قرار دارد که از دید پنهان است. این رویکرد هیبریدی، بهترین مزایای هر دو متریال را به کار میگیرد: استحکام و پایداری از فلز و زیبایی، فرمپذیری و حس لامسه بهتر از پلاستیک. برای نمونه، در یک مانیتور علائم حیاتی، هرچند بدنه اصلی از پلاستیک است، اما پایه، بازوی نگهدارنده و ساختار داخلی آن برای اطمینان از پایداری، از فلز ساخته میشود.
نتیجهگیری
چرا ورقکاری انتخابی هوشمندانه است؟
ورقکاری فلزی بیش از یک فرآیند ساخت، یک راهکار استراتژیک در تولید تجهیزات پزشکی است. این فناوری به شرکتها اجازه میدهد تا با هزینهای بهینه، محصولاتی با استحکام مکانیکی بالا، ایمنی تضمینشده و ظاهری حرفهای تولید کنند. مزایای کلیدی مانند قابلیت شستشو و ضدعفونی کردن مکرر، مقاومت در برابر مواد شیمیایی و دوام طولانیمدت، ورقکاری را به گزینهای بیرقیب برای محیطهای حساس درمانی تبدیل کرده است. در آینده، با پیشرفت تکنولوژیهای برش و فرمدهی، شاهد استفاده از این فرآیند برای خلق فرمهای پیچیدهتر و محصولاتی هوشمندتر خواهیم بود که مرزهای بین عملکرد و زیباییشناسی را جابجا میکنند.
در مجموعه ما، “فلز سازان”، ما باور داریم که تولید تجهیزات پزشکی یک مسئولیت بزرگ است. به همین دلیل، ما فراتر از یک تولیدکننده صرف عمل میکنیم. با ایجاد یک پل ارتباطی مستحکم بین تیمهای طراحی صنعتی و ساخت، ما موفق به توسعه فرآیندهایی شدهایم که به ما امکان میدهد به فرمهای منحصر به فرد و پیچیدهای دست یابیم که اجرای آنها در هر مجموعهای ممکن نیست.
تمرکز ما بر تمیزی اجرا، دقت در جزئیات و درک عمیق از نیازهای صنعت درمان است. ما محصولاتی را خلق میکنیم که نه تنها تمام الزامات فنی مانند مقاومت، قابلیت استریلسازی و ایمنی را برآورده میکنند، بلکه از نظر زیباییشناسی و تجربه کاربری نیز در بالاترین سطح قرار دارند. همکاری ما تضمین میکند که کلیه معیارهای حیاتی طراحی و ساخت تجهیزات پزشکی، از ایده اولیه تا محصول نهایی، به بهترین شکل ممکن پیادهسازی شوند.
