فرآیندهای خمکاری ورق فلزی و کاربردهای صنعتی آن

فرآیند خمکاری ورق فلزی یکی از مهم‌ترین روش‌های شکل‌دهی در صنعت فلزکاری است که امکان تولید قطعات با اشکال متنوع و پیچیده را فراهم می‌کند. این فرآیند در صنایعی مانند خودروسازی، هوافضا، لوازم خانگی و ساخت‌وساز کاربرد گسترده‌ای دارد. در ادامه، اصول خمکاری، روش‌های رایج، مزایا و معایب هر روش و کاربردهای صنعتی آن‌ها را بررسی می‌کنیم.

خمکاری ورق فلزی چیست؟

خمکاری ورق فلزی یکی از فرآیندهای اصلی شکل‌دهی فلزات است که در آن ورق فلزی با اعمال نیرو به زاویه یا فرم دلخواه تبدیل می‌شود، بدون اینکه ضخامت کلی آن به‌طور قابل‌توجهی تغییر کند. این فرآیند برای ساخت قطعاتی با اشکال ساده تا پیچیده در صنایع مختلف مانند خودروسازی، هوافضا، ساخت‌وساز، لوازم خانگی و تجهیزات صنعتی استفاده می‌شود.

در خمکاری، هدف این است که ورق فلزی با دقت مناسب، حداقل آسیب سطحی و کمترین خطا به شکل موردنظر برسد. بسته به نوع قطعه، جنس ورق، ضخامت و میزان دقت موردنیاز، روش‌های مختلفی برای خمکاری وجود دارد که هر کدام کاربرد و مزایای خاص خود را دارند.

در فرآیند خمکاری ورق فلزی، قسمتی از ورق فلزی کشیده شده و بخش دیگر فشرده می‌شود که در نهایت منجر به تشکیل زاویه خمکاری می‌گردد.

در فرآیند خمکاری، قسمت بیرونی ورق فلزی تحت کشش قرار می‌گیرد، در حالی که قسمت داخلی فشرده می‌شود. قسمت میانی (تار خنثی) از نظر طول بدون تغییر باقی می‌ماند. این پدیده نقش مهمی در محاسبات مربوط به خمکاری دارد، زیرا تعیین دقیق موقعیت لایه خنثی برای محاسبه طول دقیق مواد مورد نیاز ضروری است.

پس از برداشتن نیروی خارجی، ورق فلزی به دلیل خاصیت الاستیک خود تا حد کمی به حالت اولیه بازمی‌گردد که به این پدیده «برگشت فنری» (Spring-back) گفته می‌شود. این بدان معناست که زاویه پس از خمکاری کمی بزرگ‌تر از زمانی خواهد بود که نیرو اعمال شده بود.

مفاهیم کلیدی در خمکاری ورق فلزی

برای درک بهتر فرآیند خمکاری، آشنایی با چند اصطلاح پایه ضروری است. جدول زیر مهم‌ترین مفاهیم این حوزه را به‌صورت خلاصه و کاربردی توضیح می‌دهد:

مفهوم	توضیح کوتاه	نکات مهم
شعاع خم (Bend Radius)	فاصله انحنای داخلی خم که نشان می‌دهد ورق با چه شعاعی خم شده است.	شعاع خم نباید بیش از حد کوچک انتخاب شود، زیرا ممکن است باعث ترک‌خوردگی، پارگی یا کاهش کیفیت سطح ورق شود.
تار خنثی (Neutral Axis)	بخشی از ضخامت ورق که هنگام خم شدن نه کشیده می‌شود و نه فشرده.	موقعیت تار خنثی ثابت نیست و به جنس ورق، ضخامت، شعاع خم و روش خمکاری بستگی دارد.
K-Factor	نسبتی که موقعیت تار خنثی را نسبت به ضخامت ورق مشخص می‌کند و در محاسبات خمکاری کاربرد دارد.	مقدار K-Factor معمولاً بین 0 و 0.5 است و انتخاب نادرست آن می‌تواند باعث خطا در طول گسترده ورق شود.
Bend Allowance	مقدار طولی که در ناحیه خم باید در محاسبات در نظر گرفته شود تا ابعاد نهایی قطعه دقیق به دست آید.	این مقدار برای محاسبه طول گسترده ورق قبل از خمکاری استفاده می‌شود و به زاویه خم، شعاع خم و K-Factor وابسته است.
Bend Deduction	مقدار کاهشی که از مجموع طول دو ضلع ورق کم می‌شود تا طول برش اولیه محاسبه شود.	Bend Deduction بیشتر در طراحی و آماده‌سازی نقشه‌های ساخت کاربرد دارد و به جلوگیری از خطای ابعادی کمک می‌کند.
Spring-back	بازگشت جزئی ورق پس از برداشتن نیرو و تمایل آن به باز شدن از زاویه خم نهایی.	میزان برگشت فنری به جنس ورق، ضخامت، شعاع خم و زاویه خم بستگی دارد و معمولاً باید در تنظیم زاویه خم جبران شود.

شناخت این مفاهیم به مهندسان و اپراتورها کمک می‌کند تا دقت خمکاری را افزایش دهند، خطاهای ابعادی را کاهش دهند و نتیجه نهایی را با نیاز طراحی هماهنگ‌تر کنند.

انواع روش‌های خمکاری ورق فلزی

به طور کلی، روش‌های خمکاری ورق فلزی را می‌توان به دو دسته اصلی تقسیم کرد: خمکاری با قالب (Die Bending) و خمکاری بدون قالب (Free Bending). در ادامه، هر یک از روش‌های متداول خمکاری را به تفصیل بررسی می‌کنیم.

خمکاری V شکل (V-Bending)

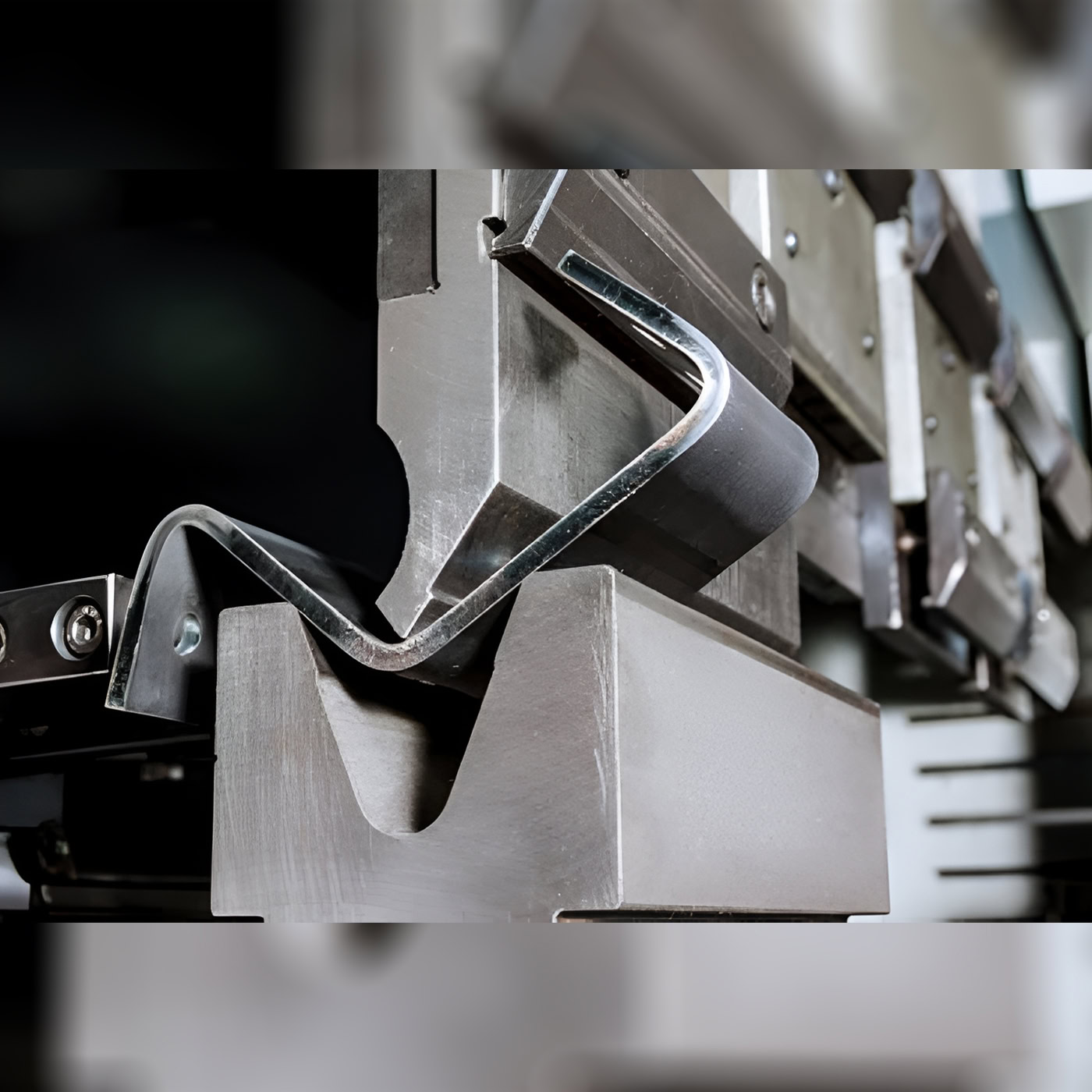

خمکاری V شکل یکی از متداول‌ترین و ساده‌ترین روش‌های خمکاری است که به طور گسترده در صنعت مورد استفاده قرار می‌گیرد. در این روش، از یک سنبه (Punch) و یک ماتریس V شکل (V-die)  برای خم کردن ورق فلزی به زوایای مشخص استفاده می‌شود.

• فرآیند خمکاری V شکل

در این فرآیند، ورق فلزی روی ماتریس V شکل قرار می‌گیرد و سنبه در محل مورد نظر به ورق فلزی نیرو وارد می‌کند. در نتیجه اعمال نیرو توسط سنبه، ورق فلزی به داخل ماتریس فرو می‌رود و شکل V به خود می‌گیرد. این فرآیند می‌تواند برای ایجاد زوایای مختلف خمکاری استفاده شود.

• مزایا

– سادگی فرآیند و نیاز به تجهیزات کمتر: این روش از لحاظ فنی ساده است و به تجهیزات پیچیده نیاز ندارد.

– هزینه پایین تولید: به دلیل سادگی فرآیند و ابزارآلات مورد نیاز، هزینه تولید در این روش نسبتاً پایین است.

– مناسب برای تولید انبوه قطعات ساده: سرعت بالا و قابلیت اتوماسیون این روش، آن را برای تولید انبوه مناسب می‌سازد.

– انعطاف‌پذیری در تولید زوایای مختلف: با تغییر در ابعاد ماتریس و سنبه، می‌توان زوایای متنوعی را ایجاد کرد.

• معایب

– دقت محدود در زوایای خمکاری: به دلیل پدیده برگشت فنری، دستیابی به زوایای دقیق می‌تواند چالش‌برانگیز باشد.

– احتمال ایجاد ترک در لبه‌های خم: به ویژه در مورد فلزات سخت یا ورق‌های ضخیم، خطر ترک خوردگی در ناحیه خم وجود دارد.

– نیاز به نیروی زیاد برای خمکاری ورق‌های ضخیم: خم کردن ورق‌های ضخیم‌تر نیازمند نیروی بیشتر و تجهیزات قوی‌تر است.

– محدودیت در ایجاد اشکال پیچیده: این روش برای خم‌های ساده مناسب است و برای اشکال پیچیده‌تر محدودیت دارد.

• کاربردها

خمکاری V شکل در تولید قطعات ساده با زوایای مشخص بسیار پرکاربرد است و به دلیل سادگی ابزار و سرعت بالا، در بسیاری از صنایع استفاده می‌شود. از کاربردهای رایج این روش می‌توان به موارد زیر اشاره کرد:

بدنه لوازم خانگی مانند یخچال، ماشین لباسشویی و اجاق گاز
قطعات خودرو مانند پانل‌های بدنه، براکت‌ها و قطعات تقویتی
تجهیزات ساختمانی مانند قاب‌های فلزی، پروفیل‌ها و کانال‌ها
تجهیزات الکترونیکی مانند جعبه‌های کنترل و محفظه‌های تجهیزات

خمکاری یو شکل  (U-Bending)

خمکاری U شکل روشی مشابه با خمکاری V شکل است، با این تفاوت که در آن از ماتریس و سنبه با شکل U استفاده می‌شود. این روش برای ایجاد خم‌های با شعاع بیشتر و شکل U مناسب است. خمکاری U شکل برای ایجاد کانال‌ها، پروفیل‌ها و قطعاتی استفاده می‌شود که به دو خم موازی یا فرم U نیاز دارند.

• فرآیند خمکاری U شکل

در این فرآیند، ورق فلزی روی ماتریس U شکل قرار می‌گیرد و سنبه با شکل متناظر به آن نیرو وارد می‌کند. ورق فلزی تحت فشار، شکل U را به خود می‌گیرد. این روش معمولاً برای ایجاد کانال‌ها یا پروفیل‌های U شکل استفاده می‌شود.

• مزایا

– ایجاد خم‌های با شعاع بیشتر: این روش امکان ایجاد خم‌های با شعاع بزرگ‌تر نسبت به خمکاری V شکل را فراهم می‌کند.

– توزیع بهتر تنش در ناحیه خم: به دلیل شعاع بزرگ‌تر، تنش در ناحیه خم بهتر توزیع می‌شود و احتمال ترک خوردگی کاهش می‌یابد.

– قابلیت ایجاد خم‌های متوالی و نزدیک به هم: این ویژگی در تولید قطعات پیچیده بسیار مفید است.

• معایب

– هزینه بالاتر نسبت به خمکاری V شکل: قالب‌های پیچیده‌تر و فرآیند دقیق‌تر، هزینه تولید را افزایش می‌دهد.

– نیاز به تجهیزات دقیق‌تر: دستیابی به شکل U دقیق نیازمند ابزارآلات و قالب‌های با دقت بالاست.

– سرعت تولید پایین‌تر: به دلیل پیچیدگی بیشتر فرآیند، سرعت تولید معمولاً کمتر از خمکاری V شکل است.

– نیاز به کنترل دقیق‌تر پارامترهای فرآیند: برای جلوگیری از عیوب احتمالی، پارامترهای فرآیند باید با دقت بیشتری کنترل شوند.

• کاربردها

خمکاری U شکل در تولید قطعات با شکل U، مانند موارد زیر کاربرد دارد:

کانال‌های هدایت هوا و تهویه در سیستم‌های تهویه مطبوع. پروفیل‌های ساختمانی و صنعتی. قطعات مورد استفاده در صنایع الکترونیک و مخابرات مانند محفظه‌ها و شاسی‌ها. بدنه تجهیزات پزشکی و آزمایشگاهی.

خمکاری با هوا (Air Bending)

خمکاری با هوا یکی از روش‌های خمکاری با پرس برک است که در آن ورق به کف قالب فشرده نمی‌شود که انعطاف‌پذیری بالایی دارد. در این روش، ورق فلزی بر روی دو تکیه‌گاه قرار می‌گیرد و یک سنبه به مرکز ورق فشار وارد می‌کند تا ورق خم شود.

• فرآیند خمکاری با هوا

در خمکاری با هوا، ورق فلزی بین دو لبه ماتریس V شکل قرار می‌گیرد، اما برخلاف خمکاری V شکل کامل، سنبه ورق را به طور کامل به ته ماتریس نمی‌فشارد. زاویه خمکاری با تنظیم عمق نفوذ سنبه کنترل می‌شود. این روش، “خمکاری با هوا” نامیده می‌شود زیرا بین ورق فلزی و کف ماتریس فضای خالی (هوا) وجود دارد.

• مزایا

– انعطاف‌پذیری بالا در تغییر زوایای خمکاری: با تغییر عمق نفوذ سنبه، می‌توان زوایای مختلف خمکاری را بدون تعویض قالب ایجاد کرد.

– کاهش نیروی مورد نیاز نسبت به خمکاری با قالب: به دلیل عدم نیاز به فشردن کامل ورق به ته ماتریس، نیروی کمتری مورد نیاز است.

– مناسب برای تولید قطعات با تعداد کم: به دلیل انعطاف‌پذیری و سرعت تنظیم، برای تولید سفارشی و در تیراژ پایین مناسب است.

– امکان استفاده از یک ست ابزار برای تولید زوایای مختلف: این ویژگی باعث کاهش زمان و هزینه تعویض ابزار می‌شود.

• معایب

– دقت پایین‌تر نسبت به خمکاری با قالب: به دلیل وابستگی به عمق نفوذ سنبه، دقت زاویه خمکاری حدود ±0.5 درجه است.

– احتمال تغییر شکل ناخواسته یا موج‌دار شدن سطح ورق: به دلیل تماس محدودتر با قالب، احتمال ایجاد ناهمواریوجود دارد.

– نیاز به تجربه و مهارت اپراتور: تنظیم دقیق عمق نفوذ برای دستیابی به زاویه مورد نظر نیازمند تجربه است.

– وابستگی بیشتر به یکنواختی ضخامت ورق: تغییرات در ضخامت ورق می‌تواند تأثیر بیشتری بر زاویه نهایی داشته باشد.

• کاربردها

تولید قطعات با زوایای خمکاری متغیر مانند بدنه‌های خاص تجهیزات. نمونه‌سازی و تولید قطعات آزمایشی قبل از تولید انبوه. تولید قطعات سفارشی با تیراژ پایین. تولید قطعات با خم‌های متعدد و زوایای مختلف.

خمکاری چرخشی (Rotary Bending)

خمکاری چرخشی یک روش پیشرفته برای خمکاری ورق فلزی است که از یک سیلندر چرخان به‌عنوان قالب پایینی یا ماتریس استفاده می‌کند. این روش عموماً برای خمکاری “بدون علامت” مناسب است و برای سطوح رنگ شده یا حساس به خراش ایده‌آل است.

• فرآیند خمکاری چرخشی

در خمکاری چرخشی، دو چیدمان اصلی وجود دارد:

1- چیدمان متداول: سیلندر چرخان به‌عنوان ماتریس (ماتریس)

در این آرایش که رایج‌تر است، قالب پایینی (ماتریس) از یک سیلندر آزادانه چرخان تشکیل شده است که شکل نهایی مورد نظر در آن تعبیه شده است. ورق فلزی بین سنبه ثابت (قالب بالایی) و این سیلندر چرخان قرار می‌گیرد. هنگامی که سنبه به سمت پایین حرکت می‌کند، غلتک در دو نقطه با ورق تماس پیدا می‌کند و همزمان با فرآیند شکل‌دهی، شروع به چرخش می‌کند. این چرخش باعث کاهش اصطکاک و جلوگیری از آسیب به سطح ورق می‌شود.

2- چیدمان دوم: سیلندر چرخان به عنوان سنبه (قالب بالایی)

در این آرایش که در کاربردهای خاص استفاده می‌شود، قالب بالایی (سنبه) از یک سیلندر چرخان تشکیل شده است و ماتریس در قسمت پایین ثابت است. این نوع چیدمان در برخی موارد خاص خمکاری مانند خمکاری لبه‌ها یا ایجاد خم‌های با پروفیل خاص استفاده می‌شود.

• مزایا

– دقت بالا در زوایای خمکاری: به دلیل کنترل بهتر فرآیند و استفاده از سیلندر چرخان، دقت زاویه خمکاری بالاتر است.

– قابلیت ایجاد خم‌های با شعاع متغیر: امکان ایجاد خم‌های با شعاع متغیر در طول خم را فراهم می‌کند.

– مناسب برای تولید قطعات با شکل پیچیده: قابلیت ایجاد خم‌های متنوع و پیچیده را دارد.

– بدون آسیب رساندن به سطح ورق: به دلیل چرخش سیلندر، اصطکاک و آسیب سطحی کاهش می‌یابد.

– امکان ایجاد زوایای داخلی بیش از ۹۰ درجه در یک مرحله: برخلاف روش‌های سنتی، می‌تواند زوایای بزرگ‌تر را در یک مرحله ایجاد کند.

• معایب

– هزینه بالا: به دلیل پیچیدگی تجهیزات و مکانیزم، هزینه تجهیزات بالاتر است.

– نیاز به تجهیزات تخصصی: این روش نیازمند ماشین‌آلات خاص و تخصصی است.

– پیچیدگی فرآیند: تنظیم و راه‌اندازی فرآیند نیازمند دانش تخصصی است.

– محدودیت در ضخامت ورق: معمولاً برای ورق‌های با ضخامت کم تا متوسط مناسب است.

• کاربردها

– قطعات هواپیما با دقت بالا و کیفیت سطح مطلوب

– بدنه خودروهای لوکس با منحنی‌های پیچیده و کیفیت سطح بالا

– تجهیزات پزشکی حساس با نیاز به دقت بالا و سطح بدون خراش

– محصولات تزئینی و دکوراتیو با سطوح پولیش شده یا رنگ شده

خمکاری لبه ورق  (Edge Bending)

خمکاری لبه روشی است که برای خم کردن لبه‌های ورق فلزی استفاده می‌شود. در این روش، لبه ورق بین یک سنبه و ماتریس قرار می‌گیرد و با اعمال نیرو، لبه به سمت داخل خم می‌شود.

• فرآیند خمکاری لبه

در این فرآیند، لبه ورق فلزی در موقعیت مشخصی قرار می‌گیرد و با استفاده از یک سنبه و ماتریس مخصوص، لبه ورق خم می‌شود. این روش معمولاً برای ایجاد لبه‌های تقویت شده، درزگیری یا ایجاد اتصالات استفاده می‌شود.

• مزایا

– مناسب برای ایجاد لبه‌های خم شده در ورق‌های فلزی: برای تقویت لبه‌ها یا ایجاد اتصالات ایده‌آل است.

– افزایش استحکام لبه‌های ورق: خم کردن لبه‌ها باعث افزایش مقاومت در برابر تغییر شکل و آسیب می‌شود.

– امکان ایجاد اتصالات درزدار بدون نیاز به جوشکاری: این ویژگی در ساخت محفظه‌ها و کانال‌ها مفید است.

• معایب

– دقت محدود: دستیابی به زوایای دقیق در لبه‌ها چالش‌برانگیز است.

– احتمال ایجاد ترک در لبه خم شده: به ویژه در مورد ورق‌های ضخیم یا فلزات سخت.

– محدودیت در شکل لبه: تنوع شکل‌های قابل ایجاد محدودتر از سایر روش‌هاست.

– محدودیت در فاصله خم از لبه: فاصله خم از لبه ورق باید متناسب با ضخامت و جنس ورق باشد.

• کاربردها

خمکاری لبه یکی از روش‌های متداول در شکل‌دهی ورق فلزی است که برای ایجاد لبه‌های خم‌شده در قطعات استفاده می‌شود. این لبه‌ها معمولاً برای افزایش استحکام قطعه، بهبود ایمنی و همچنین ایجاد امکان اتصال بهتر بین اجزا به کار می‌روند. از کاربردهای رایج خمکاری لبه می‌توان به موارد زیر اشاره کرد:

بدنه دستگاه‌ها با لبه‌های تقویت‌شده برای افزایش استحکام
پانل‌ها و درب‌های فلزی با لبه‌های خم‌شده برای اتصال بهتر قطعات یا بهبود ظاهر محصول
قطعات تزئینی با لبه‌های خم‌شده برای افزایش ایمنی و زیبایی
کابینت‌ها و محفظه‌های فلزی با لبه‌های خم‌شده برای اتصال و مونتاژ آسان‌تر قطعات

خمکاری غلتکی (Roll Bending)

خمکاری غلتکی روشی است که برای ایجاد انحنا در در ورق‌ها و پروفیل‌های فلزی استفاده می‌شود. این روش به ویژه برای ایجاد خم‌های با شعاع بزرگ و منحنی‌های یکنواخت مناسب است.

• فرآیند خمکاری غلتکی

در این فرآیند، ورق فلزی از بین حداقل سه غلتک عبور داده می‌شود. موقعیت این غلتک‌ها نسبت به یکدیگر قابل تنظیم است و با تغییر این موقعیت، شعاع انحنای ورق کنترل می‌شود. با عبور مکرر ورق از بین غلتک‌ها، انحنای مورد نظر به تدریج ایجاد می‌شود.

• مزایا

– توانایی ایجاد خم‌های با شعاع بزرگ و یکنواخت: ایده‌آل برای تولید قطعات استوانه‌ای یا منحنی با شعاع بزرگ است.

– قابلیت خمکاری ورق‌های با طول زیاد: محدودیت کمتری در طول ورق قابل خمکاری دارد.

– توزیع یکنواخت تنش در سرتاسر خم: منجر به کیفیت بهتر و کاهش احتمال ترک خوردگی می‌شود.

– امکان ایجاد منحنی‌های با شعاع متغیر: با تنظیم تدریجی موقعیت غلتک‌ها امکان‌پذیر است.

• معایب

– محدودیت در ایجاد زوایای تیز: این روش برای ایجاد خم‌های با شعاع کوچک مناسب نیست.

– هزینه بالای تجهیزات: دستگاه‌های خمکاری غلتکی معمولاً گران‌قیمت هستند.

– نیاز به فضای بیشتر: به دلیل ابعاد دستگاه و نیاز به فضا برای حرکت ورق‌های بلند.

– پیچیدگی در تنظیم دقیق شعاع انحنا: دستیابی به شعاع دقیق نیازمند تجربه و مهارت است.

• کاربردها

خمکاری غلتکی یکی از روش‌های رایج در شکل‌دهی ورق‌های فلزی برای ایجاد سطوح منحنی و استوانه‌ای است. در این روش، ورق فلزی از میان چند غلتک عبور داده می‌شود تا به تدریج به شکل موردنظر درآید. این فرآیند معمولاً برای تولید قطعات بزرگ یا قطعاتی با شعاع خم زیاد استفاده می‌شود. از کاربردهای مهم خمکاری غلتکی می‌توان به موارد زیر اشاره کرد:

تولید مخازن استوانه‌ای و لوله‌های با قطر بزرگ
ساخت بدنه خودروها، کشتی‌ها و هواپیماها با سطوح منحنی
تولید قطعات معماری مانند ستون‌های منحنی و نمای ساختمان‌ها
ساخت تجهیزات صنعتی مانند سیلوها و مخازن ذخیره‌سازی

خمکاری الاستومری (Elastomer Bending)

خمکاری الاستومری روشی است که در آن از یک پد الاستومری، که معمولاً از لاستیک صنعتی یا پلی‌یورتان ساخته می‌شو به عنوان قالب پایینی استفاده می‌شود. این روش به ویژه برای قطعات حساس به خراش یا آسیب سطحی مناسب است.

• فرآیند خمکاری الاستومری

در این روش، به جای ماتریس V شکل معمولی، از یک پد تخت از جنس الاستومر (لاستیک یا پلی‌یورتان) استفاده می‌شود. هنگامی که سنبه قطعه را شکل می‌دهد، الاستومر منحرف می‌شود و اجازه می‌دهد ماده در اطراف سنبه شکل بگیرد. این فرآیند خمکاری “بدون علامت” را فراهم می‌کند و برای قطعات پیش‌رنگ شده یا با سطوح حساس مناسب است.

• مزایا

– حفاظت از سطح قطعه: به دلیل تماس با پد نرم الاستومری، آسیب سطحی به حداقل می‌رسد.

– امکان خمکاری قطعات پیش‌رنگ شده یا با پوشش خاص: ایده‌آل برای قطعاتی که نباید سطح آنها آسیب ببیند.

– شعاع خم نزدیک به شعاع واقعی سنبه: الاستومر ماده را به طور کامل دور سنبه می‌پیچد.

– کاهش هزینه قالب‌سازی: به جای ماتریس‌های فلزی پیچیده، از پدهای الاستومری ساده‌تر استفاده می‌شود.

• معایب

– محدودیت در نیروی قابل اعمال: پدهای الاستومری تحمل نیروی محدودی دارند.

– محدودیت در ضخامت و سختی مواد قابل خمکاری: برای ورق‌های ضخیم یا فلزات بسیار سخت مناسب نیست.

– عمر محدود پدهای الاستومری: پدها در اثر استفاده مکرر دچار فرسودگی می‌شوند و نیاز به تعویض دارند.

– کنترل دقیق زاویه خمکاری دشوارتر است: به دلیل ماهیت الاستیک پد پایینی.

• کاربردها

خمکاری الاستومری یکی از روش‌های مناسب برای شکل‌دهی ورق فلزی در قطعاتی است که سطح آن‌ها حساس، دقیق یا آماده‌سازی‌شده است. در این روش، به دلیل استفاده از قالب الاستومری، تماس مستقیم و سخت بین ابزار و ورق کمتر می‌شود و احتمال ایجاد خراش یا آسیب سطحی کاهش می‌یابد. از کاربردهای مهم خمکاری الاستومری می‌توان به موارد زیر اشاره کرد:

تولید قطعات هواپیما با سطوح حساس و نیاز به دقت بالا
ساخت قطعات الکترونیکی با پوشش‌های خاص یا سطوح حساس
تولید محصولات تزئینی و دکوراتیو با سطوح پیش‌رنگ‌شده یا پولیش‌شده
ساخت قطعات پزشکی با نیاز به سطحی بدون خراش و آلودگی

جدول مقایسه انواع روش‌های خمکاری ورق فلزی

انتخاب روش مناسب خمکاری به عواملی مانند ضخامت ورق، دقت موردنیاز، تیراژ تولید، هزینه ابزار و کیفیت سطح قطعه بستگی دارد. جدول زیر به مقایسه کاربردی رایج‌ترین روش‌های خمکاری ورق فلزی کمک می‌کند:

روش خمکاری	کاربرد رایج	دقت	مناسب برای تیراژ	مناسب برای ورق ضخیم/نازک	کیفیت سطح	هزینه
خمکاری V شکل	تولید قطعات ساده، براکت‌ها، قطعات صنعتی و بدنه‌های فلزی	متوسط تا خوب	تیراژ متوسط تا بالا	ورق‌های نازک تا متوسط	متوسط تا خوب	متوسط
خمکاری U شکل	تولید کانال‌ها، ناودانی‌ها، قاب‌ها و قطعات U شکل	متوسط	تیراژ متوسط	ورق‌های نازک تا متوسط	متوسط	متوسط
خمکاری هوا	تولید قطعات با زوایای متنوع و تغییرات طراحی بالا	خوب	تیراژ کم تا متوسط	بیشتر ورق‌های نازک تا متوسط	خوب	نسبتاً پایین
خمکاری چرخشی	تولید قطعات دقیق با سطح حساس و کاهش خط و خش	بالا	تیراژ متوسط تا بالا	ورق‌های نازک تا متوسط	بسیار خوب	نسبتاً بالا
خمکاری لبه	ایجاد لبه‌های تقویت‌شده، پانل‌ها، درب‌ها و محفظه‌های فلزی	متوسط تا خوب	تیراژ متوسط تا بالا	ورق‌های نازک تا متوسط	خوب	متوسط
خمکاری غلتکی	تولید مخازن استوانه‌ای، لوله‌های بزرگ، سیلوها و قطعات منحنی	متوسط	تیراژ متوسط تا بالا	ورق‌های متوسط تا ضخیم	خوب	متوسط تا بالا
خمکاری الاستومری	قطعات هوافضا، پزشکی، الکترونیکی و قطعات با سطح حساس	بالا	تیراژ کم تا متوسط	بیشتر ورق‌های نازک و حساس	بسیار خوب	بالا

کاربردهای صنعتی خمکاری ورق فلزی

خمکاری ورق خمکاری ورق فلزی در صنایع مختلف برای تولید قطعات دقیق، مقاوم و قابل مونتاژ استفاده می‌شود. انتخاب روش خمکاری در هر صنعت به نوع قطعه، جنس ورق، دقت ابعادی، کیفیت سطح و حجم تولید بستگی دارد. در ادامه، کاربردهای صنعتی خمکاری با ساختاری کوتاه و قابل مقایسه ارائه شده است.

صنعت خودروسازی
قطعات رایج: براکت‌ها، شاسی‌های سبک، پانل‌های بدنه، درب‌ها، قطعات تقویتی و اجزای داخلی خودرو
روش‌های مناسب: خمکاری V شکل، خمکاری U شکل، خمکاری لبه، خمکاری غلتکی و خمکاری هوا
الزامات فنی: دقت ابعادی، تکرارپذیری بالا، استحکام مناسب، امکان تولید انبوه و کیفیت سطح قابل قبولفلزی در طیف گسترده‌ای از صنایع کاربرد دارد. در ادامه، برخی از مهم‌ترین کاربردهای آن در صنایع مختلف را بررسی می‌کنیم.

در صنعت خودروسازی، دقت ابعادی و کیفیت سطح از اهمیت بالایی برخوردار است، بنابراین روش‌های پیشرفته خمکاری مانند خمکاری چرخشی و خمکاری الاستومری برای قطعات حساس استفاده می‌شود

صنعت هوافضا
قطعات رایج: پنل‌های بدنه، قطعات سازه‌ای سبک، براکت‌های دقیق، محفظه‌ها و قطعات آیرودینامیکی
روش‌های مناسب: خمکاری الاستومری، خمکاری چرخشی، خمکاری هوا و در برخی موارد Coining
الزامات فنی: وزن کم، دقت بالا، کیفیت سطح بسیار خوب، حداقل خراش، کنترل تنش و رعایت تلرانس‌های سخت‌گیرانه

در صنعت هوافضا، به دلیل نیاز به دقت بسیار بالا و وزن کم، از روش‌های پیشرفته خمکاری مانند خمکاری چرخشی و خمکاری الاستومری استفاده می‌شود. همچنین، آلیاژهای خاص مورد استفاده در این صنعت، روش‌های خمکاری ویژه‌ای را می‌طلبد.

صنعت ساخت‌وساز و معماری
قطعات رایج: نماهای فلزی، ستون‌های منحنی، سقف‌های فلزی، پروفیل‌ها، درپوش‌ها، ناودانی‌ها و قطعات دکوراتیو
روش‌های مناسب: خمکاری غلتکی، خمکاری لبه، خمکاری U شکل، خمکاری V شکل و Wipe Bending
الزامات فنی: مقاومت مکانیکی، یکنواختی ظاهری، دوام در برابر شرایط محیطی، امکان تولید قطعات بزرگ و زیبایی سطح

در صنعت ساخت و ساز، به دلیل حجم بالای تولید و نیاز به قطعات بزرگ، از روش‌های خمکاری مانند خمکاری V شکل و خمکاری غلتکی استفاده می‌شود. دقت ابعادی و مقاومت در برابر شرایط جوی از جمله الزامات مهم در این صنعت است.

صنعت لوازم خانگی
قطعات رایج: بدنه یخچال، ماشین لباسشویی، اجاق گاز، کابینت‌های فلزی، پنل‌ها، درب‌ها و قطعات نگهدارنده
روش‌های مناسب: خمکاری V شکل، خمکاری U شکل، خمکاری لبه، Wipe Bending و خمکاری هوا
الزامات فنی: ظاهر تمیز، لبه‌های ایمن، مونتاژ آسان، تکرارپذیری در تولید انبوه و کاهش هزینه تولید

در صنعت لوازم خانگی، علاوه بر دقت ابعادی، زیبایی ظاهری و کیفیت سطح از اهمیت بالایی برخوردار است. بنابراین، از روش‌های خمکاری مانند خمکاری چرخشی و خمکاری الاستومری برای قطعات در معرض دید استفاده می‌شود.

صنعت الکترونیک
قطعات رایج: کیس‌ها، شاسی‌ها، محفظه‌های فلزی، براکت‌های کوچک، پوشش‌های محافظ و قطعات نگهدارنده بردها
روش‌های مناسب: خمکاری هوا، خمکاری چرخشی، خمکاری الاستومری، خمکاری لبه و Coining برای قطعات دقیق
الزامات فنی: دقت بالا، ابعاد کوچک و کنترل‌شده، کیفیت سطح مناسب، حداقل تغییر شکل و جلوگیری از آسیب به پوشش‌ها

در صنعت الکترونیک، دقت بسیار بالا و کیفیت سطح از الزامات اصلی است. به همین دلیل، از روش‌های خمکاری دقیق مانند خمکاری الاستومری و خمکاری هوا با کنترل دقیق استفاده می‌شود.

صنعت الکترونیک
قطعات رایج: کیس‌ها، شاسی‌ها، محفظه‌های فلزی، براکت‌های کوچک، پوشش‌های محافظ و قطعات نگهدارنده بردها
روش‌های مناسب: خمکاری هوا، خمکاری چرخشی، خمکاری الاستومری، خمکاری لبه و Coining برای قطعات دقیق
الزامات فنی: دقت بالا، ابعاد کوچک و کنترل‌شده، کیفیت سطح مناسب، حداقل تغییر شکل و جلوگیری از آسیب به پوشش‌ها

در صنعت پزشکی، به دلیل نیاز به استریل بودن و عدم وجود آلودگی، از روش‌های خمکاری بدون علامت مانند خمکاری الاستومری و خمکاری چرخشی استفاده می‌شود. همچنین، دقت بسیار بالا و کیفیت سطح از الزامات اصلی در این صنعت است.

نتیجه‌گیری

برای انتخاب روش مناسب خمکاری ورق فلزی، بهتر است چند معیار کلیدی را هم‌زمان در نظر بگیرید:

نوع و جنس ورق
ضخامت ورق
شعاع خم مورد نیاز
دقت ابعادی و کیفیت سطح
تیراژ تولید
هزینه ابزار و زمان اجرا

به‌طور کلی، اگر به انعطاف‌پذیری و تولید قطعات با زوایای متنوع نیاز دارید، خمکاری هوا انتخاب مناسبی است. اگر دقت و یکنواختی بیشتری می‌خواهید، روش‌هایی مانند خمکاری چرخشی و خمکاری الاستومری عملکرد بهتری دارند. در مقابل، برای تولید انبوه قطعات ساده‌تر، خمکاری V شکل و خمکاری U شکل معمولاً گزینه‌های اقتصادی‌تر و کاربردی‌تری هستند.

در نهایت، خمکاری ورق فلزی فقط یک فرآیند شکل‌دهی ساده نیست، بلکه بخشی مهم از زنجیره تولید در صنایع مختلف به شمار می‌رود. انتخاب درست روش خمکاری می‌تواند هم کیفیت قطعه را افزایش دهد و هم هزینه و خطای تولید را کاهش دهد. به همین دلیل، آشنایی با ویژگی‌ها و محدودیت‌های هر روش، شرط اصلی رسیدن به یک انتخاب بهینه و نتیجه قابل‌اعتماد است.

سوالات متداول

1- برگشت فنری (Spring Back) در فرآیند خمکاری چیست و چگونه کنترل می‌شود؟
برگشت فنری پدیده‌ای است که در آن ورق پس از برداشتن نیروی خم به‌طور جزئی به حالت اولیه بازمی‌گردد. برای کنترل آن می‌توان از روش‌هایی مانند افزایش عمق خم، استفاده از قالب‌های اصلاح‌شده یا پیش‌خمکاری بهره گرفت.

2- تفاوت اصلی بین خمکاری V شکل و U شکل چیست؟
خمکاری V شکل برای ایجاد زوایای تیز و ساده استفاده می‌شود و تجهیزات ساده‌تری نیاز دارد، در حالی که خمکاری U شکل برای خم‌های با شعاع بزرگ‌تر و شکل کانال‌مانند مناسب است و دقت و تجهیزات پیچیده‌تری می‌طلبد.

3- فاکتور کی (K-Factor) چه نقشی در طراحی قطعات خم‌کاری شده دارد؟
فاکتور K نسبت فاصله تار خنثی از سطح داخلی خم به ضخامت ورق است و برای محاسبه دقیق طول گسترش‌یافته ورق پیش از خمکاری ضروری است، زیرا موقعیت تار خنثی را تعیین می‌کند.

4- چه عواملی در انتخاب روش مناسب خمکاری ورق فلزی مؤثر هستند؟
عواملی چون ضخامت ورق، نوع ماده، شعاع خم موردنظر، دقت مورد نیاز، تیراژ تولید، و حساسیت سطح قطعه تعیین می‌کنند که کدام روش خمکاری (V شکل، U شکل، هوا، چرخشی، لبه، یا غلتکی) مناسب‌تر است.

5- در کدام صنایع بیشترین کاربرد خمکاری ورق فلزی دیده می‌شود؟
خمکاری ورق فلزی در صنایع مختلفی مانند خودروسازی، هوافضا، لوازم خانگی، ساخت‌وساز، تجهیزات الکترونیکی و حتی تجهیزات پزشکی به‌طور گسترده استفاده می‌شود.
6- بهترین روش خمکاری برای ورق‌های ضخیم چیست؟
برای ورق‌های ضخیم، نیاز به تناژ (نیروی فشار) بسیار بالایی دارید. به‌طور کلی، استفاده از دستگاه‌های پرس‌برک (Press Brake) با ظرفیت بالا توصیه می‌شود. روش «خمکاری ته‌نشینی» (Bottoming) برای ورق‌های ضخیم انتخاب بهتری است، زیرا کنترل بیشتری روی زاویه نهایی ایجاد کرده و خطای ناشی از برگشت فنری را کاهش می‌دهد. برای قطعات بسیار بزرگ و استوانه‌ای با ضخامت بالا، «خمکاری غلتکی» (Roll Bending) بهترین گزینه است.

7- تفاوت اصلی Air Bending و Bottoming چیست؟
تفاوت اصلی در میزان تماس ورق با قالب است. در Air Bending، ورق فقط با پانچ و دو لبه قالب تماس دارد و زاویه خم توسط عمق نفوذ پانچ کنترل می‌شود؛ این روش انعطاف‌پذیر است اما برگشت فنری (Spring-back) بالایی دارد. در Bottoming، ورق تا انتهای قالب فشرده می‌شود، تماس بیشتری با کف قالب دارد، دقت زاویه‌ای آن به‌مراتب بالاتر است و میزان برگشت فنری به دلیل شکل‌دهی کامل‌تر، بسیار کمتر است.

8- علت اصلی ترک خوردن ورق در محل خم چیست؟
شایع‌ترین دلیل، انتخاب «شعاع خم» (Bend Radius) بسیار کوچک است. اگر شعاع خم کمتر از حد مجازِ تعریف شده برای آن جنس و ضخامت ورق باشد، کشش بیش از حد در لایه بیرونی ورق باعث پارگی می‌شود. عوامل دیگری مثل جهت نورد ورق (خم کردن عمود بر جهت الیاف ورق)، کیفیت پایین سطح ورق یا ناخالصی‌های موجود در ماده نیز می‌توانند باعث ترک‌خوردگی شوند.

9- حداقل شعاع خم چگونه تعیین می‌شود؟
حداقل شعاع خم بر اساس «شکل‌پذیری» (Ductility) ماده و ضخامت ورق تعیین می‌شود. به‌طور استاندارد، این مقدار در جداول فنی سازندگان ورق آمده است. یک قانون کلی این است که هرچه ورق ضخیم‌تر باشد، حداقل شعاع خم نیز باید بزرگ‌تر باشد تا از پارگی جلوگیری شود. ورق‌های دارای شکل‌پذیری بالا (مانند آلومینیوم نرم یا فولاد کم‌کربن) اجازه می‌دهند شعاع خم کوچک‌تری داشته باشید، در حالی که مواد سخت‌تر به شعاع بزرگ‌تری نیاز دارند.

10- خمکاری فولاد ضدزنگ (استیل) چه تفاوتی با فولاد معمولی (آهن) دارد؟
فولاد ضدزنگ (Stainless Steel) مقاومت کششی بالاتری دارد و خاصیت «سخت‌کاری کارفشاری» (Work Hardening) در آن شدیدتر است. این یعنی برای خم کردن استیل به نیروی پرس بسیار بیشتری نسبت به آهن نیاز دارید. همچنین، استیل تمایل بسیار بیشتری به «برگشت فنری» (Spring-back) دارد؛ بنابراین برای رسیدن به زاویه دقیق، باید در تنظیمات دستگاه، جبران‌سازی بیشتری برای زاویه خم انجام دهید.
