طراحی و ساخت بدنه ورقکاری بویلر چگالشی

طراحی و ساخت بدنه ورق‌کاری بویلر چگالشی – پروژه‌ای از شرکت دابوصنعت

با توجه به محدودیت فضا در بسیاری از مکان‌هایی که سیستم‌های گرمایشی مانند بویلر چگالشی مورد استفاده قرار می‌گیرند، طراحی محصولاتی که فضای کمی اشغال کنند، از اولویت‌های اصلی در روند طراحی صنعتی محسوب می‌شود. در این پروژه، شرکت دابوصنعت که از سال ۱۳۷۳ در زمینه طراحی و تولید انواع سیستم‌های گرمایشی فعالیت دارد، با بهره‌گیری از دانش واحدهای تحقیق و توسعه و تیم فنی مهندسی خود، اقدام به طراحی یک بدنه فلزی مدرن و بهینه برای بویلر چگالشی نموده است.

یکی از مزایای مهم این طراحی، بهره‌گیری از روش ورق‌کاری فلزی است که در عین سادگی و کاهش وزن کلی محصول، موجب افزایش سرعت تولید، بهینه‌سازی هزینه‌ها و سهولت در حمل و نقل و مونتاژ می‌شود. طراحی ماژولار بدنه، به گونه‌ای انجام شده است که قابلیت توسعه در سایزها و توان‌های مختلف را فراهم می‌کند. این ویژگی نه تنها در بهبود عملکرد سیستم بلکه در ایجاد هویت بصری واحد در محصولات مختلف شرکت، نقش مهمی ایفا می‌کند.

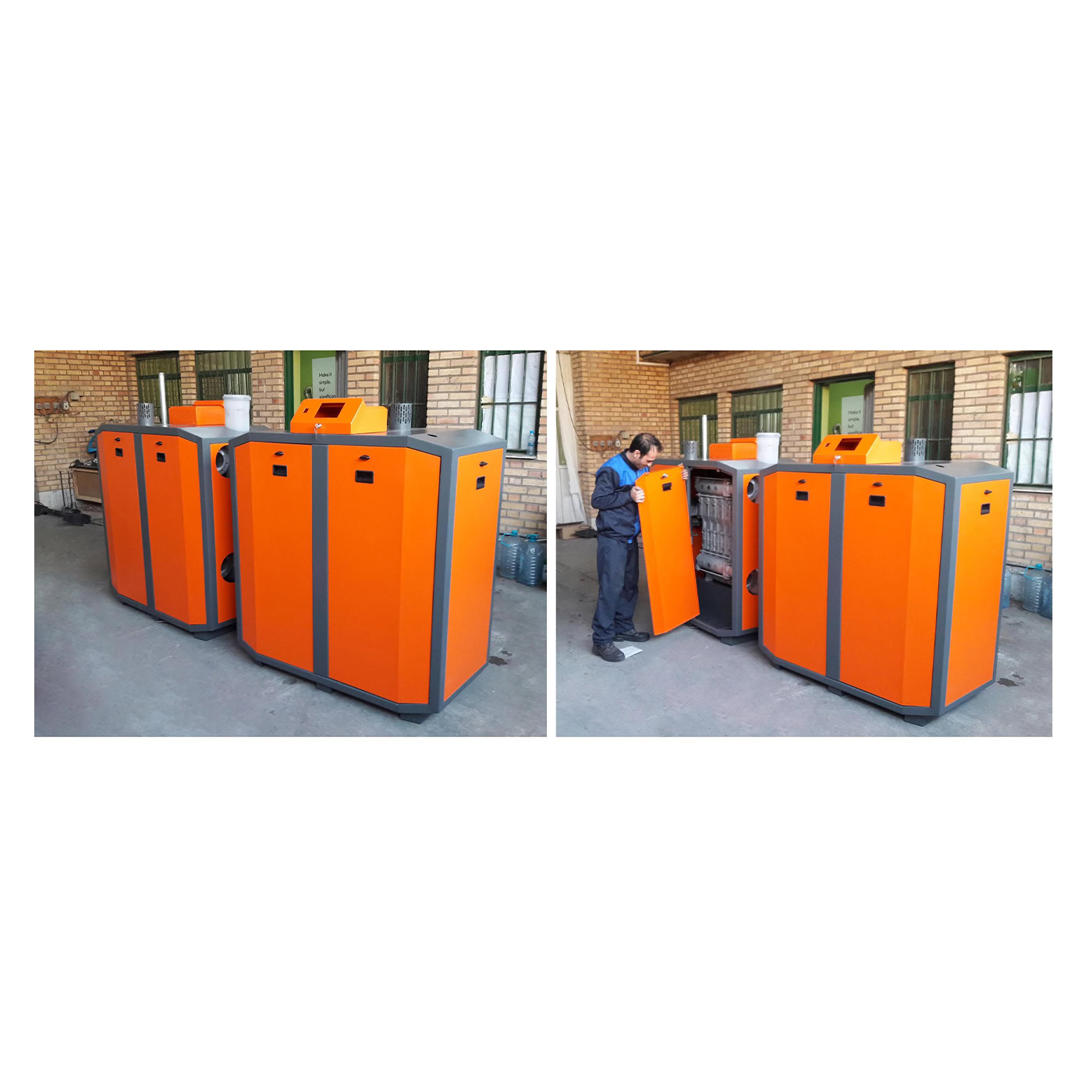

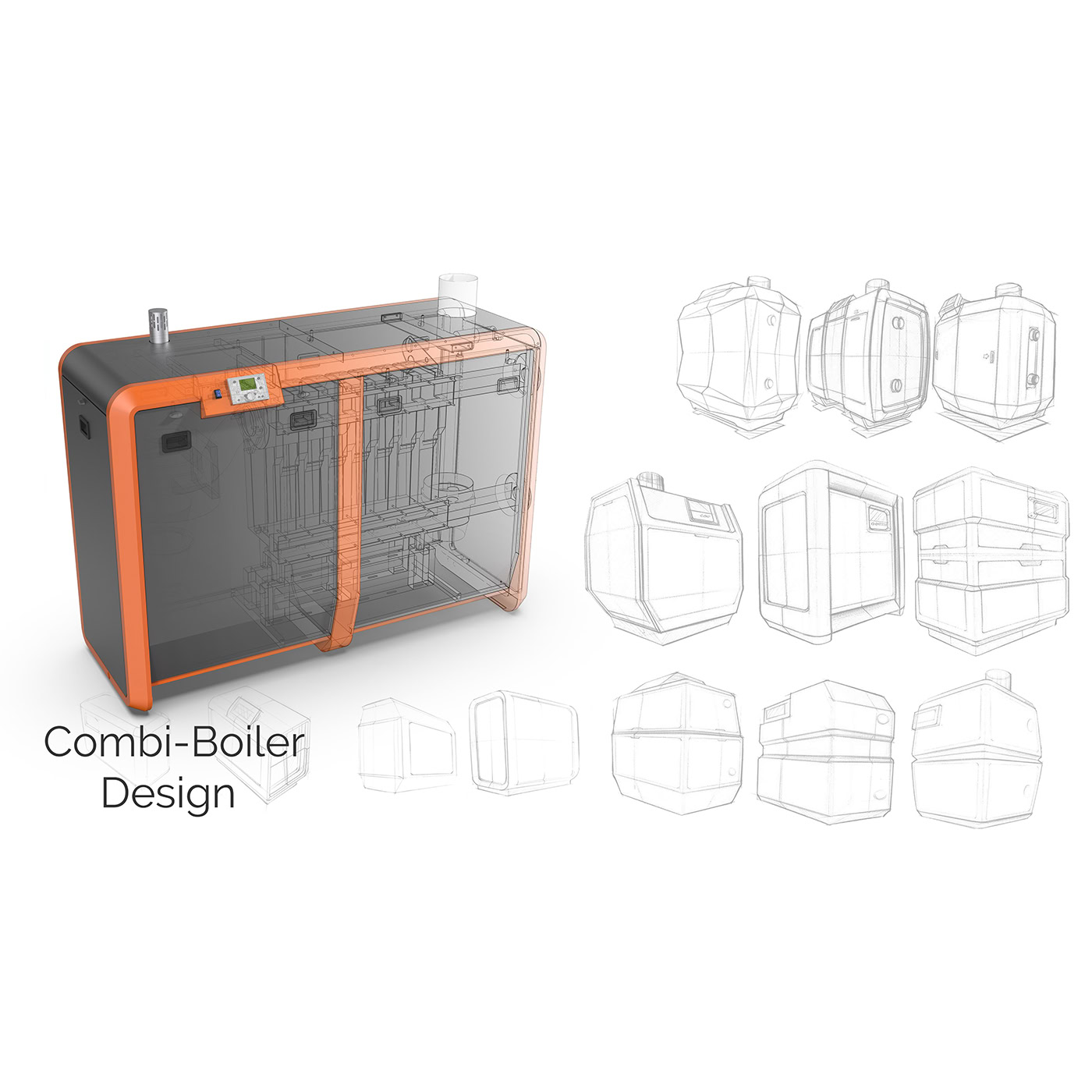

در طراحی این کاور فلزی، فرم مینیمال اما دارای نوآوری، موجب خلق ظاهری مدرن و صنعتی شده است که با اغلب محیط‌های نصب این محصول هماهنگ است. فرم کلی بدنه به شکلی طراحی شده که نه‌تنها فضای کمی اشغال می‌کند، بلکه در فرآیند مونتاژ و دمونتاژ نیز بالاترین میزان سهولت را ارائه می‌دهد. استفاده از مگنت‌ها برای اتصالات درب، راهکاری هوشمندانه برای افزایش سرعت و سهولت در باز و بسته کردن بخش‌های مختلف دستگاه است، که بدون نیاز به ابزار خاصی، امکان دسترسی به قطعات داخلی را فراهم می‌کند.

از دیگر نکات مهم در این طراحی می‌توان به چیدمان دقیق قطعات داخلی اشاره کرد که بر اساس معیارهای عملکردی و فنی صورت گرفته است. این چیدمان نه‌تنها دسترسی و سرویس‌پذیری را آسان‌تر کرده، بلکه در توزیع وزن و تهویه مناسب دستگاه نیز مؤثر است. همچنین تطابق کامل بین ابعاد بدنه و اجزای داخلی، از اتلاف فضا و بروز مشکلات مونتاژ جلوگیری کرده و باعث شده کلیت دستگاه از انسجام عملکردی و ساختاری بالایی برخوردار باشد.

با هدف کاهش هزینه‌های تولید، در طراحی ورق‌های فلزی از حداقل ضخامت ممکن استفاده شده است. این در حالی است که با انتخاب صحیح جنس و ساختار ورق‌ها، مقاومت مکانیکی مورد نیاز نیز تأمین شده است. این مسئله موجب شده است تا محصول نهایی از نظر اقتصادی نیز مقرون‌به‌صرفه باشد، بدون آنکه در عملکرد یا دوام آن خللی ایجاد شود.

در مجموع، این پروژه نمونه‌ای موفق از تلفیق زیبایی‌شناسی، کارایی، ساخت‌پذیری و ارگونومی در طراحی صنعتی یک محصول گرمایشی است. رویکرد مینیمالیستی، توجه به نیازهای کاربران، انعطاف‌پذیری در توسعه مدل‌های آتی و کاهش هزینه‌های تولید، از ویژگی‌های برجسته این طراحی محسوب می‌شوند که آن را به یک نمونه شاخص در حوزه طراحی بدنه تجهیزات تاسیساتی تبدیل کرده است.
