ساخت بدنه تجهیزات زیبایی، پوست و مو (دستگاه درمالوکس)

کارفرما

شرکت کاویان گستر

توضیحات پروژه

توسعه و ساخت بدنه تجهیزات پزشکی، درمانی و زیبایی یکی از حساس‌ترین شاخه‌های ورق‌کاری صنعتی به شمار می‌رود. در این رده از تجهیزات، پوسته و شاسی فلزی نه‌تنها بستر مکانیکی محافظت از ماژول‌های الکترونیکی، منابع تغذیه و قطعات اپتیکال حساس هستند، بلکه به‌عنوان رابط کاربری اصلی در کلینیک‌ها و مراکز درمانی شناخته می‌شوند. هرگونه انحراف ابعادی، اعوجاج موضعی در اثر حرارت، ناهمگونی در خطوط جدایش (درزهای مونتاژی) یا کیفیت نامطلوب رنگ، مستقیماً اعتبار دستگاه را از نگاه متخصصان کاهش می‌دهد.

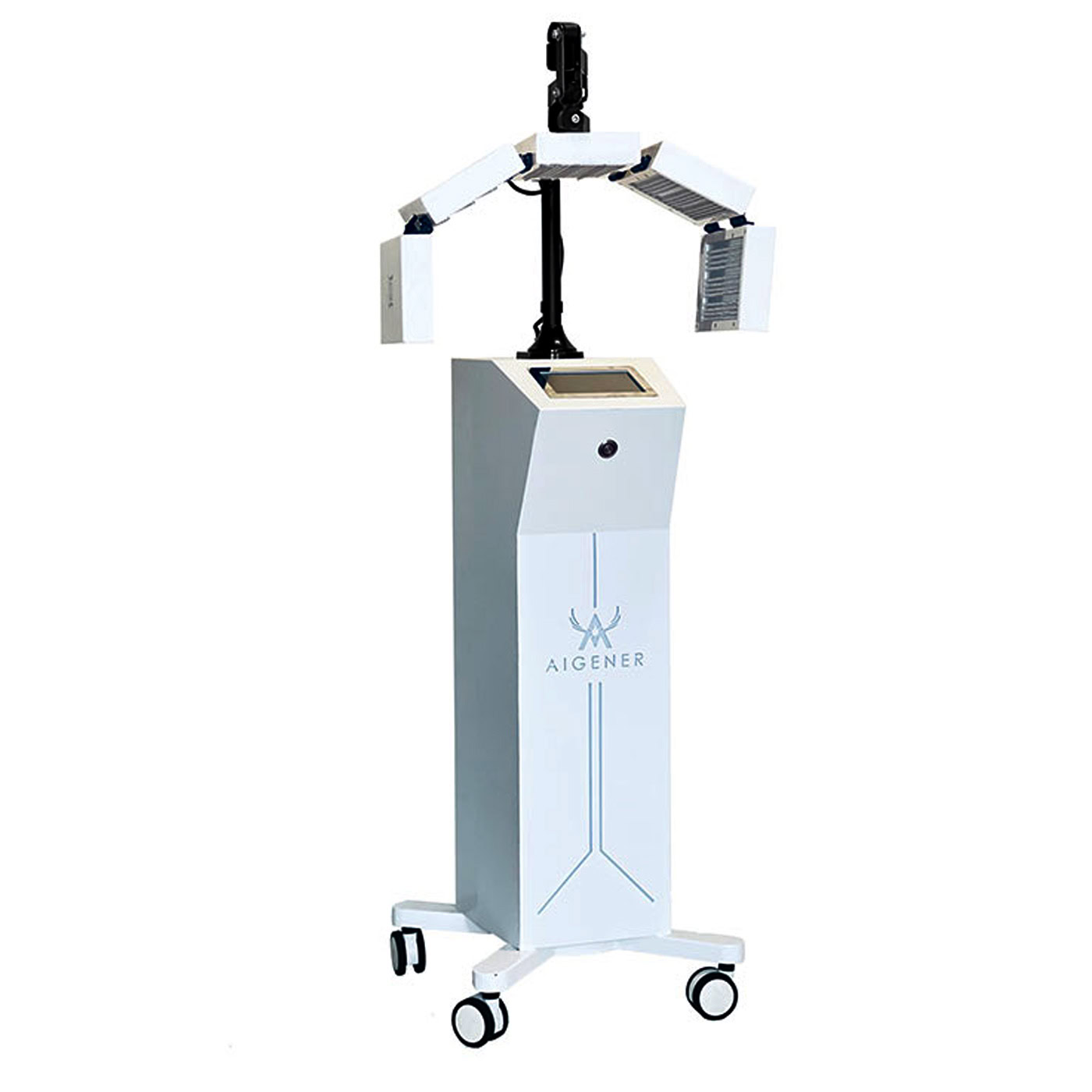

در این مطالعه موردی، فرآیند مهندسی ساخت، تولید شاسی یکپارچه و کاورینگ فلزی دستگاه نوردرمانی و مراقبت پوست DERMALUX LT6 به سفارش شرکت کاویان گستر در خطوط تولید پیشرفته کارخانه فلزسازان مورد بررسی قرار می‌گیرد.





صورت مسئله و چالش‌های مهندسی ساخت

تجهیزات مراقبت پوست و فتوتراپی به دلیل کاربری مستمر در محیط‌های کلینیکی نیازمند استانداردهای ارگونومی، ایمنی بهداشتی و استحکام سازه‌ای خاصی هستند. در پروژه دستگاه DERMALUX LT6، تیم مهندسی با چالش‌های فنی مشخصی روبه‌رو بود:

  1. پایداری مکانیکی و مرکز ثقل در حرکت: به دلیل استقرار کنسول و ماژول‌های نوری، شاسی کفی دستگاه باید بار وزن سیستم را در جابه‌جایی‌های مکرر کلینیکی بدون لرزش، خستگی فلز یا خطر واژگونی تحمل کند.
  2. یکپارچگی بصری و حذف زوائد اتصالات: طبق اصول طراحی کلاس A سطحی در تجهیزات بیمارستانی، هیچ‌گونه گل‌پیچ، پرچ، لبه تیز یا اثر حرارتی جوش نباید روی نمای بیرونی دستگاه قابل رویت باشد.
  3. تلرانس‌های بسته و یکنواختی فاصله‌ها (Uniform Gaps): انطباق دقیق درزها بین کاورهای متحرک و فریم ثابت باید در تلرانس‌های بسته حفظ می‌شد تا علاوه بر زیبایی، از نفوذ آلودگی به داخل مدارها جلوگیری شود.
  4. دفع حرارت با گریل‌های تنفسی یکپارچه: فن‌های خنک‌کننده نیازمند مسیر تهویه آزاد بودند؛ بنابراین گریل‌های گردش هوا باید مستقیماً روی پنل‌های بدنه، بدون کاهش استحکام ورق و بدون دفرمه شدن هندسه آن اجرا می‌شدند.
  5. مقاومت شیمیایی در برابر الکل و استریل‌کننده‌ها: پوشش نهایی دستگاه باید در برابر شستشوی مداوم با محلول‌های ضدعفونی‌کننده کلینیکی مقاومت نشان داده و دچار تغییر رنگ یا پوسته‌ریزی نشود.





بهینه‌سازی مهندسی ساخت (DFM) و محاسبه الگوهای ورق‌کاری

پیش از ورود قطعات به خط برش، مدل‌های سه‌بعدی اولیه در واحد مهندسی فلزسازان بر اساس اصول مهندسی طراحی برای ساخت (DFM) بازنگری و تحلیل شدند.

یکی از مهم‌ترین پارامترها در توسعه نقشه‌های ساخت، محاسبه دقیق ضریب K-Factor بر مبنای ضخامت ورق، مشخصات متالورژیکی و شعاع قالب خمکاری بود. این محاسبات تضمین کرد که پس از خمکاری‌های متوالی، موقعیت سوراخ‌های تهویه، محل استقرار نمایشگر و شکاف‌های پنل دچار خطای جابه‌جایی حتی در حد دهم میلی‌متر نشوند.

علاوه بر این، برای دستیابی به مونتاژی بی‌نقص و کاهش وابستگی به فیکسچرهای خارجی، قطعات بدنه با بهره‌گیری از اتصالات فاق و زبانه (Tab & Slot) طراحی شدند. این ساختار اجازه می‌دهد اجزای بدنه پیش از آغاز عملیات جوشکاری، به شکلی کاملاً پایدار، گونیا و خودتنظیم در کنار یکدیگر جفت شوند و امکان خطای انسانی در مونتاژ شاسی به صفر برسد.





فرآیند برش لیزر فایبر CNC و فرم‌دهی پرس‌برک

دقت موقعیت‌یابی ماشین‌آلات، زیرساخت اصلی دستیابی به قطعات بدون نقص در تجهیزات حساس است:

برش لیزر فایبر با لبه‌های بدون پلیسه

تولید کلیه کاورها، فریم‌های داخلی و پنل‌های بیرونی توسط دستگاه‌های برش لیزر فلزات فایبر CNC تحت گاز کمکی انجام شد. تمرکز باریکه لیزر امکان دستیابی به ویژگی‌های زیر را فراهم آورد:

  • ایجاد گریل‌های تنفسی ظریف با پترن‌های دقیق هندسی بدون تابیدگی موضعی در پهنای ورق.
  • تولید برش‌های عمود و کاملاً گونیا بدون پلیسه یا سرباره، که نیاز به سنگ‌زنی دستی لبه‌ها را حذف کرد.
  • تلرانس ابعادی دقیق در محل بازشوهای کلیدها، نمایشگر و پورت‌های ارتباطی دستگاه.

خمکاری چندمرحله‌ای با پرس‌برک‌های CNC

پس از برش، قطعات وارد ایستگاه خمکاری CNC شدند. فرم‌دهی قطعات با استفاده از سیستم‌های مجهز به جبران خمش هیدرولیک اجرا شد. طراحی زوایای خم در این پروژه به شکلی انجام گرفت که ورق‌های تخت به‌صورت خودایستا درآیند و با بالا رفتن ممان اینرسی مقطع، بدون نیاز به نصب پروفیل‌های سنگین داخلی، مقاومت خمشی و پیچشی لازم در بدنه حاصل گردد.





استراتژی تلفیقی جوشکاری: جوش لیزر و جوش محافظتی

یکی از مهم‌ترین تمایزهای اجرایی در این پروژه، تفکیک فرآیند جوشکاری بر اساس استانداردهای باربری و کیفیت ظاهری هر بخش بود:

۱. جوشکاری فایبر لیزر در پوسته بیرونی

برای درزهای نمای خارجی، لبه‌های کاور و قطعاتی که در دید مستقیم قرار دارند، از فرآیند پیشرفته جوشکاری لیزری استفاده شد. در ورق‌کاری قطعات مسطح، استفاده از جوشکاری سنتی به دلیل ایجاد منطقه متأثر از حرارت (HAZ) گسترده، باعث موج‌افتادگی و تاب برداشتن ورق می‌شود. جوش لیزر با تمرکز حرارتی فوق‌العاده بالا و حوضچه مذاب باریک، خط جوشی بسیار تمیز، پیوسته و بدون تنش حرارتی ایجاد کرد که نیاز به بتونه‌کاری یا پرداخت‌های سنگین را کاملاً از میان برد.

۲. جوشکاری حفاظتی MIG/MAG در شاسی کفی

برای کلاف زیرین، محل اتصال چرخ‌ها و بخش‌های نشیمن‌گاه داخلی که تحت اثر بارهای دینامیکی و وزن تجهیزات قرار دارند، از جوشکاری تحت گاز محافظ با عمق نفوذ بالا استفاده شد تا مقاومت به خستگی سازه فلزی در طول سال‌ها جابه‌جایی تضمین شود.

۳. اتصالات و پین‌های مکانیکی مخفی

به منظور استقرار بردهای الکترونیکی و تجهیزات داخلی بدون آسیب به سطح ظاهری، کلیه اتصالات با روش جوش پیچ تخلیه خازنی (استادولدینگ) و استفاده از مهره‌های پرچی کلینچینگ در جداره‌های پشتی پنل‌ها تعبیه شدند؛ به طوری که هیچ زائده یا جای جوشی در نمای خارجی مشاهده نمی‌شود.





آماده‌سازی سطح و پوشش‌دهی رنگ پودری الکترواستاتیک

دستگاه‌های کلینیکی در معرض تماس مستقیم با محلول‌های ضدعفونی‌کننده، رطوبت و سایش قرار دارند؛ از این رو سیستم پوشش‌دهی بدنه طی سه مرحله مهندسی انجام گرفت:

  1. پرداخت و سنگ‌زنی تکمیلی: کلیه درزهای اتصال بیرونی با تجهیزات پولیش مدولار هم‌سطح شدند تا سطح کار کاملاً پیوسته و بدون لبه باشد.
  2. چربی‌گیری و فسفاته‌کاری: قطعات پیش از پاشش، مراحل شستشوی شیمیایی گرم و فسفاته‌کاری را طی کردند تا لایه پیوندی مناسبی برای نشستن ذرات رنگ فراهم شده و از خوردگی زیرپوستی جلوگیری گردد.
  3. چربی‌گیری و فسفاته‌کاری: قطعات پیش از پاشش، مراحل شستشوی شیمیایی گرم و فسفاته‌کاری را طی کردند تا لایه پیوندی مناسبی برای نشستن ذرات رنگ فراهم شده و از خوردگی زیرپوستی جلوگیری گردد.






💡 نیاز به ساخت بدنه یا شاسی اختصاصی برای تجهیزات خود دارید؟

اگر در حال طراحی یا تولید تجهیزات پزشکی، زیبایی، آزمایشگاهی یا صنعتی هستید، مهندسان فلزسازان آماده‌اند تا مدل‌های سه‌بعدی و نقشه‌های شما را از نظر الزامات DFM، بهینه‌سازی وزن و روش‌های اتصال بررسی کنند.

دریافت مشاوره فنی و استعلام هزینه ساخت بدنه فلزی




دستاوردها و نتایج پروژه

اجرای این پروژه به سفارش شرکت کاویان گستر دستاوردهای ملموسی به همراه داشت:

  • تطابق کامل با نمونه اولیه: تلرانس‌های بسته و انطباق بی‌نقص قطعات باعث شد تا فرآیند مونتاژ قطعات الکترونیکی کارفرما بدون نیاز به اصلاحات کارگاهی انجام گیرد.
  • دوام مکانیکی بالا در ابعاد بهینه: حذف پروفیل‌های زائد داخلی و اتکا به خمکاری‌های مهندسی، ضمن کاهش وزن کلی دستگاه، مقاومت ساختاری آن را در آزمون‌های ارتعاش ارتقا داد.
  • کیفیت سطحی کلاس A: دستیابی به سطحی کاملاً یکدست و مدرن بدون هرگونه اثر جوشکاری، مناسب برای بازار رقابتی تجهیزات زیبایی.



پرسش‌های متداول (FAQ)

۱. چرا در ساخت بدنه دستگاه‌های کلینیکی و زیبایی از جوشکاری لیزر استفاده می‌شود؟

جوش لیزر به دلیل تمرکز حرارتی بسیار بالا و حوضچه مذاب باریک، ناحیه متأثر از حرارت (HAZ) را به حداقل می‌رساند. این ویژگی مانع از تابیدگی و موج‌افتادگی در ورق‌های مسطح بدنه شده و درزهای اتصالی ظریف و یکنواخت بدون نیاز به بتونه‌کاری ایجاد می‌کند.

۲. پوشش رنگ الکترواستاتیک در تجهیزات پزشکی چگونه در برابر مواد ضدعفونی‌کننده مقاومت می‌کند؟

با استفاده از فرآیند چربی‌گیری و فسفاته‌کاری شیمیایی پیش از رنگ‌آمیزی و بهره‌گیری از پودرهای پلیمری با فرمولاسیون ویژه، پیوند مولکولی مقاومی میان فلز و پوشش تشکیل می‌شود که در برابر سایش مکانیکی و تماس مکرر با محلول‌های الکلی پایدار است.

۳. روش پنهان‌سازی پیچ‌ها و بست‌ها روی نمای بیرونی دستگاه به چه صورت است؟

برای حفظ یکپارچگی بصری و الزامات بهداشتی، از المان‌های اتصال مخفی نظیر پیچ‌های جوشی استادولدینگ در جداره‌های پشتی پنل و مهره‌های پرچی کلینچینگ داخلی استفاده می‌شود تا هیچ گل‌پیچ یا اتصالی در نمای خارجی دیده نشود.

۴. آیا امکان ساخت نمونه اولیه (پروتوتایپ) پیش از تولید انبوه در فلزسازان وجود دارد؟

بله؛ پیش از ورود به فاز تولید سری، نمونه اولیه ساخته می‌شود تا کارفرما بتواند از نظر انطباق ابعادی بردهای الکترونیکی، ماژول‌های داخلی و معیارهای ارگونومی، دستگاه را اعتبارسنجی کند.






شروع همکاری و سفارش ساخت در فلزسازان

مجموعه فلزسازان با تکیه بر زنجیره کامل ماشین‌آلات ورق‌کاری CNC، جوشکاری فایبر لیزر و خط رنگ الکترواستاتیک، بستر مطمئنی برای شرکت‌های دانش‌بنیان و تولیدکنندگان تجهیزات پزشکی و آزمایشگاهی فراهم کرده است.

ارسال فایل پروژه و درخواست ساخت در فلزسازان
