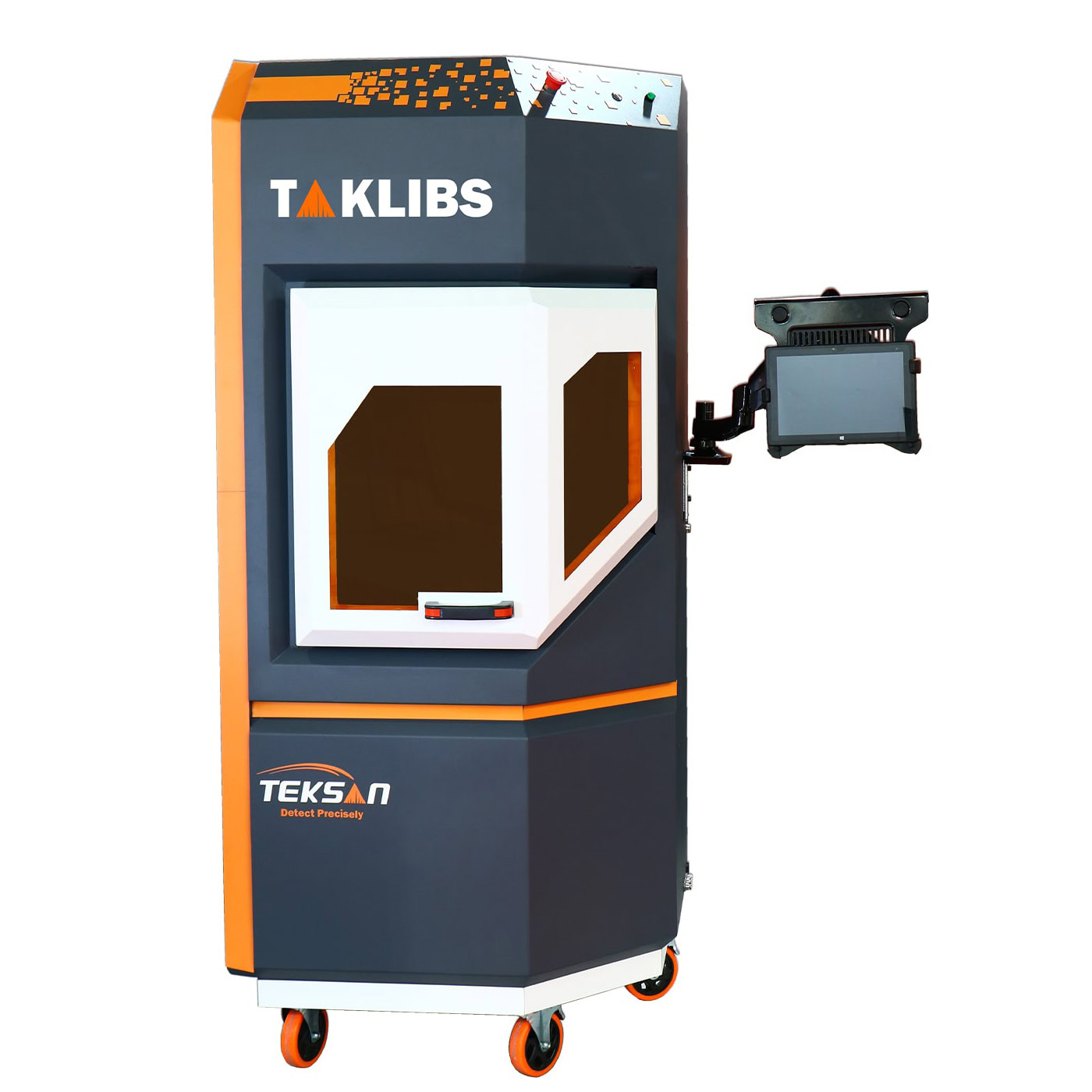

ساخت بدنه دستگاه آنالیز عنصری
کارفرما
توضیحات پروژه
دستگاه‌های طیف‌سنجی فروشکست القایی لیزری (LIBS) از جمله تجهیزات تحلیلی دقیق به‌شمار می‌روند که در متالورژی، آزمایشگاه‌های مواد و کنترل کیفی صنعتی برای تشخیص ترکیب عناصر مورد استفاده قرار می‌گیرند. در این سیستم‌ها، لیزر پالسی با تمرکز روی نمونه و ایجاد پلاسما، سیگنال نوری جهت طیف‌سنجی تولید می‌کند. از منظر طراحی مکانیکی و مهندسی ساخت، چنین محصولی نیازمند محفظه‌ای است که ضمن حفظ ایمنی فوتونیکی و کنترل گردوغبار، بستری صلب برای قرارگیری یونیت اپتیک و بردهای کنترلی فراهم آورد.
پروژه ساخت بدنه دستگاه آنالیز عنصری LIBS به سفارش شرکت تکفام سازان طیف نور (تکسان) در مجموعه فلزسازان، با محوریت فرآیندهای ورقکاری پیشرفته برنامه‌ریزی و به مرحله اجرا رسید. این مطالعه موردی به بررسی رویکرد فنی، فرآیندهای تولید و راه‌حل‌های مهندسی اتخاذ شده در این پروژه می‌پردازد.
در حال توسعه یا بازطراحی بدنه یک تجهیز آزمایشگاهی یا صنعتی هستید؟
فایل‌های سه‌بعدی (STEP / CAD) یا نقشه‌های اجرایی خود را ارسال کنید تا تیم مهندسی فلزسازان فرآیندپذیری (DFM)، توالی خمکاری و هزینه ساخت بدنه دستگاه شما را ارزیابی کند.
ارسال فایل و استعلام فنی ساخت بدنه
صورت مسئله و الزامات طراحی بدنه تجهیزات آنالیز اپتیکی
تجهیزات آزمایشگاهی تحلیلی با محفظه‌های رایج تجهیزات الکترونیکی تفاوت‌های عمده‌ای دارند. در این رده از محصولات، ساختار فلزی نباید صرفاً یک روکش ظاهری باشد، بلکه باید نقش شاسی و تثبیت‌کننده المان‌های داخلی را ایفا کند:
- جذب ارتعاش و صلبیت ساختاری: کوچک‌ترین انحراف یا ارتعاش در صفحات مونتاژ می‌تواند هم‌راستایی استیج نمونه یا لنزهای اپتیکی را دچار اختلال کند.
- عدم نیاز به تیراژ میلیونی برای سرمایه‌گذاری قالب‌سازی: تولید دستگاه‌های سنجش عنصری معمولاً در مقیاس‌های محدود یا به‌صورت سفارش‌محور انجام می‌شود؛ بنابراین روش‌هایی نظیر تزریق پلاستیک یا دایکست آلومینیوم به دلیل تحمیل هزینه قالب‌سازی اقتصادی نیستند.
- دسترسی آسان برای کالیبراسیون و خدمات دوره‌ای: اپراتور یا کارشناس فنی برای نگهداری سنسورها، تمیزکاری محفظه نمونه و تنظیمات سورس لیزر نیازمند دسترسی روان به فضای درونی دستگاه است.
- ایمنی در برابر پرتو و نشت نور محیطی: محفظه باید درزگیری مناسبی داشته باشد تا تداخلی از نور پیرامون به داخل دتکتور نرسد و همچنین بازتابش ناخواسته پرتو به محیط بیرون به حداقل برسد.
استراتژی ساخت؛ چرا شیت‌متال دقیق انتخابی بهینه است؟
به‌منظور دستیابی به تعادل میان ظاهر صنعتی مدرن، دقت ابعادی و صرفه اقتصادی، متدولوژی ورقکاری دقیق صنعتی مبنای تولید کیس قرار گرفت.
استفاده از ورق‌های روغنی فرم‌پذیر این امکان را به مهندسان می‌دهد که به کمک خم‌های تقویتی و ایجاد لبه‌های دوبل، مقاومت به خمش سازه را بدون افزودن وزن مرده به‌طور چشمگیری ارتقا دهند.
مزیت بنیادین این انتخاب، انعطاف‌پذیری در پیاده‌سازی اصلاحات طراحی بدون جریمه زمانی و مالی ساخت مجدد قالب است؛ عاملی حیاتی برای شرکت‌های دانش‌بنیان که در مسیر توسعه پیوسته محصول خود گام برمی‌دارند.
فرآیندهای مهندسی و زنجیره تولید در فلزسازان
اجرای این پروژه در چند فاز مهندسی معکوس/تولید و کنترل کیفیت به انجام رسید:
۱. بازبینی DFM و توسعه نقشه گسترده
پیش از ارسال فایل‌ها به خط تولید، ملاحظات طراحی برای ساخت شامل بازبینی شعاع خم‌ها، K-factor متریال و جایگاه سوراخ‌کاری‌ها نسبت به خطوط خمش انجام شد تا از دفرمه شدن سوراخ‌های فیکساسیون طی عملیات خمش ممانعت به عمل آید.
۲. برش لیزر فایبر با لبه‌های دقیق
قطعات شاسی، درپوش‌ها و کاورهای اصلی توسط دستگاه‌های برش لیزر فایبر CNC ماشین‌کاری شدند. دقت موقعیت‌یابی بالا و حداقل ناحیه متاثر از حرارت (HAZ) سبب شد برش دریچه‌های تهویه، پورت‌های خروجی داده و شیارهای اتصال بدون پلیسه و اعوجاج حاصل شوند.
۳. فرم‌دهی و خمکاری CNC چندمرحله‌ای
یکی از چالش‌های اصلی، مونتاژ هم‌پوشان پنل‌های بدنه بدون درزهای ناهمگون (Gaps & Flushes) بود. اجرای خمش با پرس‌بریک CNC همراه با سیستم کلمپینگ دقیق و ابزارهای سگمنت، زاویه‌گیری یکنواخت و انطباق مونتاژی قطعات مجاور را محقق ساخت.
۴. اتصال‌دهی و جوشکاری موضعی
با استفاده از روش‌های اتصال تلفیقی، شامل جوشکاری ظریف [TIG/مقاومتی نقطه برحسب ضخامت بدنه] و استفاده از اتصالات پیچ و مهره‌ای پرسی (PEM Fasteners / Clinch Nuts)، استحکام مکانیکی پوسته به همراه امکان دمونتاژ آسان پنل‌های تعمیراتی بدون آسیب به پوشش رنگ تأمین شد.
۵. پوشش‌دهی سطح با رنگ پودری الکترواستاتیک
برای دستیابی به مقاومت به سایش آزمایشگاهی و پایداری در برابر حلال‌های تمیزکننده، سطوح پس از آماده‌سازی و چربی‌زدایی، تحت پوشش رنگ کوره‌ای الکترواستاتیک قرار گرفتند. این پوشش بافتی مات/نیمه‌زبری ایجاد می‌کند که لکه‌پذیری اثر انگشت را کاهش داده و دوام ارگونومیک تجهیز را تضمین می‌نماید.
نتایج و ارزش افزوده مهندسی برای مشتری
اجرای این ساختار شیت‌متال چند مزیت مشخص را برای کارفرما به همراه داشت:
- کاهش زمان تجاری‌سازی: خروج محصول از مرحله طرح مفهومی به نمونه صنعتی عملیاتی در کوتاه‌ترین بازه زمانی ممکن.
- تکرارپذیری مونتاژ: به‌واسطه دقت فرآیندهای CNC، هر قطعه تولیدی بدون نیاز به عملیات دستی سوهان‌کاری یا فیتینگ اجباری روی فریم سوار می‌شود.
- تعمیرپذیری ماژولار: پنل‌های سرویس جانبی این امکان را به تکنسین می‌دهند که بدون باز کردن کل بدنه، به منبع تغذیه، واحد پردازش و مسیر فیبر نوری دسترسی یابد.
